老文章一篇股票配资评测,但RS485本身也更老,老的资料也很有用
RS-485接口芯片损坏的主要原因是由于瞬态过电压和静电造成,产生瞬态过电压和静电的原因很多也较复杂。
当通信线路较长或有室外架空线时,雷电必然会在线路上造成过电压,其能量往往是巨大的。

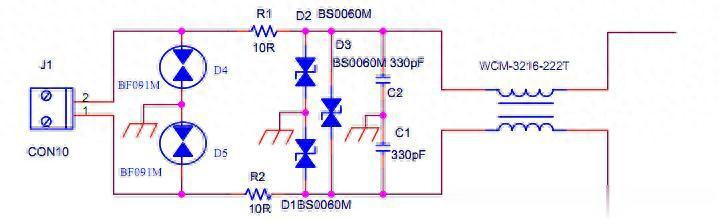

应用电路:


器件选型
贴片气体放电管(SMD-GDT)既具有快速响应能力又具有大电流能力,最适用于高速数据电信工业及消费电子和安防监控设备。 型号如 LT-BF091M
PPTC 保险丝则纯粹是电阻性的,提供可恢复过流保护。协同使用以帮助减少故障、降低保养费用。
晶闸管TSS、瞬态抑制二极管 TVS 提供快速的二次过压保护。固有电容小,适用于高速数据电路。TSS保护管型号如 BS0060MS, TVS的型号如 SMBJ6.5CA-TP
当设计电路保护策略时,通盘考虑整个系统很重要。为了降低成本,也许会弱化保护方案的性能股票配资评测,但其它器部件必须做得更剽悍以弥补不那么强悍的保护措施。在这种情况下,提高下游零部件可靠性所需的成本可能会超过采用一个不太牢靠的保护方案所节约的成本。好的设计是对上述考量恰到好处的权衡与取舍。
